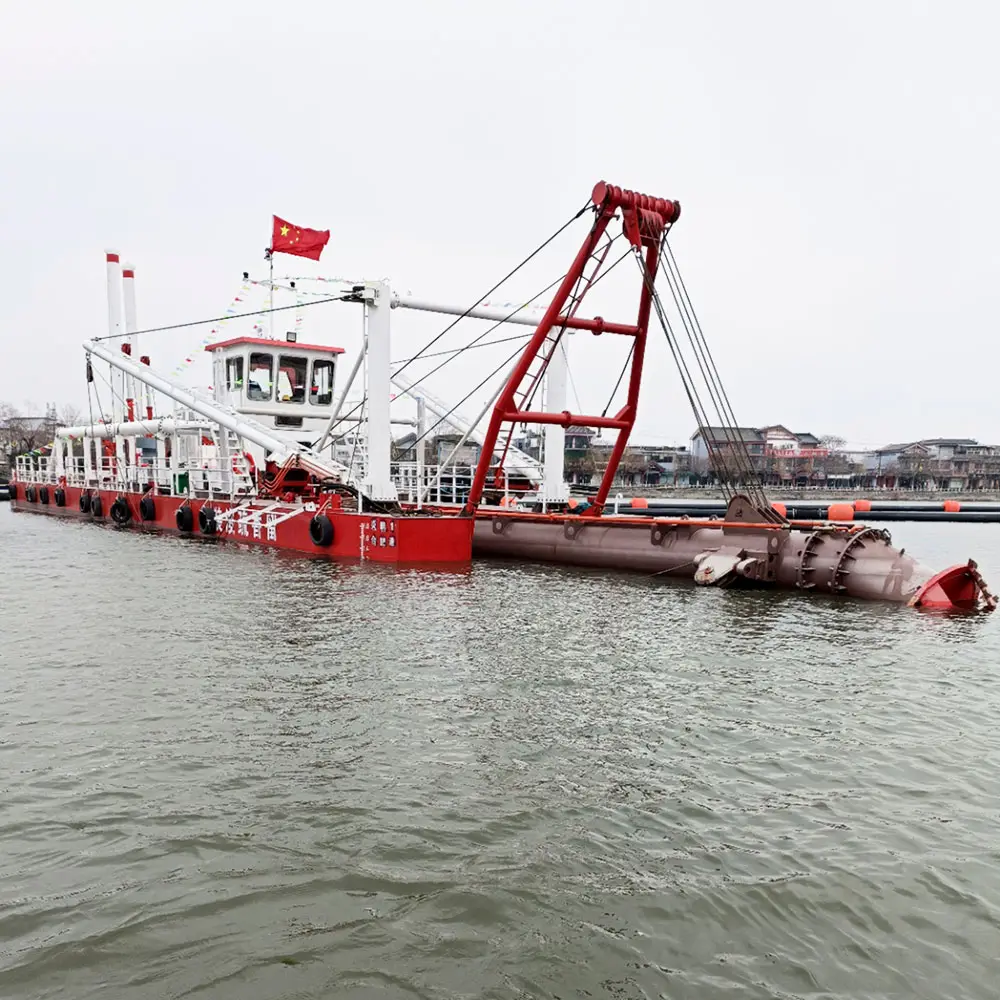

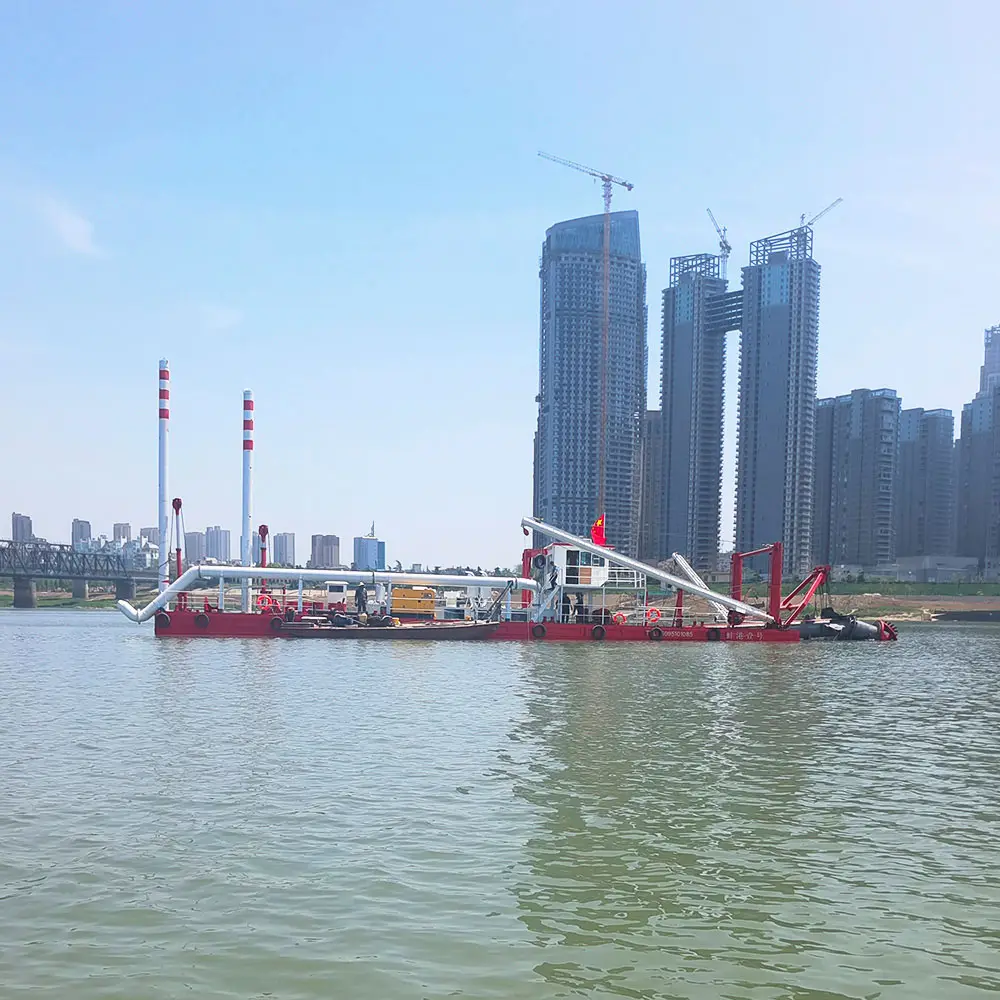

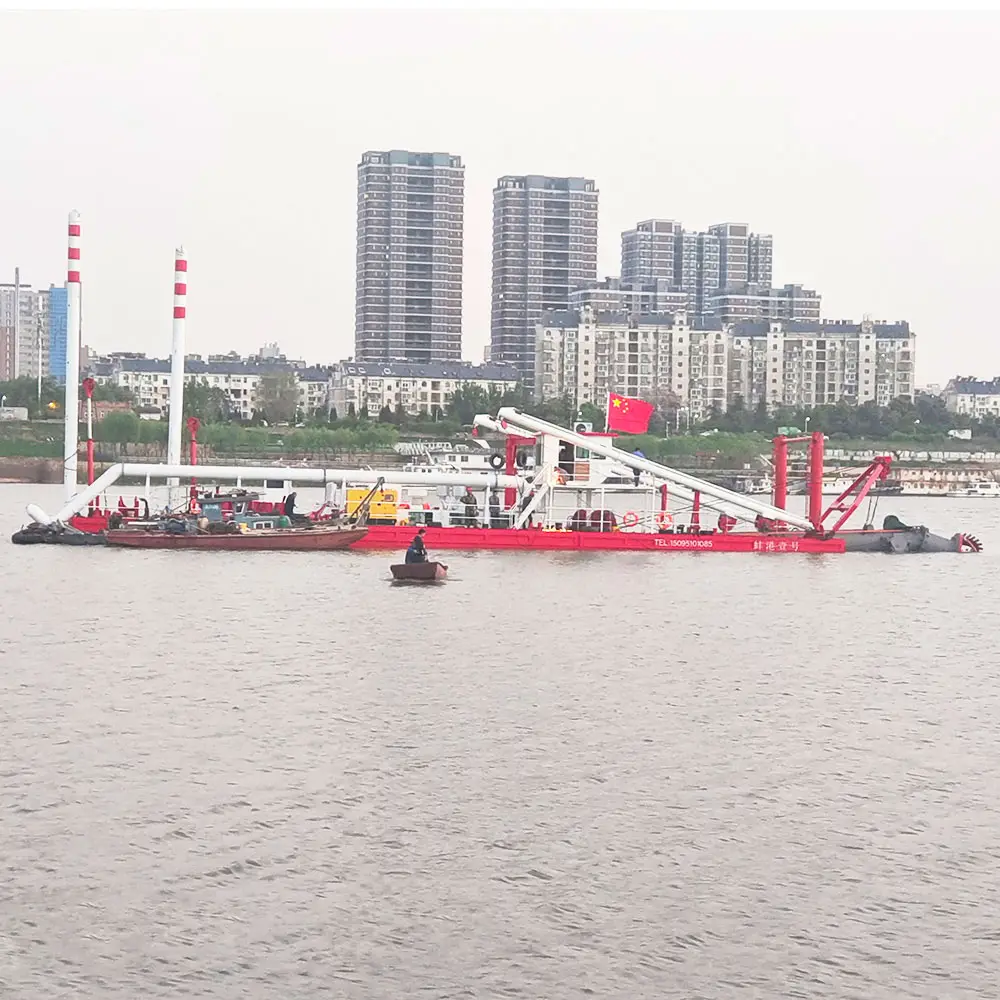

Az általunk gyártott folyami kotróvágó szívó kotrógép önjáró vagy nem önjáró, hordozható folyami kotróvágó szívó kotrógép. A hajótest bontható és dobozszerű felépítésű, szétszerelhető típusa a munkahelyen könnyen összeszerelhető, és ennek megfelelően közúton, vasúton és konténerben is szállítható, kényelmesen beépíthető és egyikről a másikra mozgatható munkahely. Az energiaellátó rendszer elektromos rendszerre vagy dízelmotoros hajtásrendszerre tervezhető az ügyfelek igényei szerint.
A folyami kotróvágó szívó kotrógép felszerelései fújtatók: átmenő szerkezet, vágólétra-emelő berendezés, csapok és fedélzeti daru. A munkafolyamat a következő: a vágófej a homokot és az iszapot víz alatt hígtrágya keverékké vágja, majd a kotrási szivattyún keresztül a folyami kotrási vágó szívókotrón a csővezetékig; a végén a hígtrágyát csővezetéken a szárazföldön a kívánt helyre engedik ki.

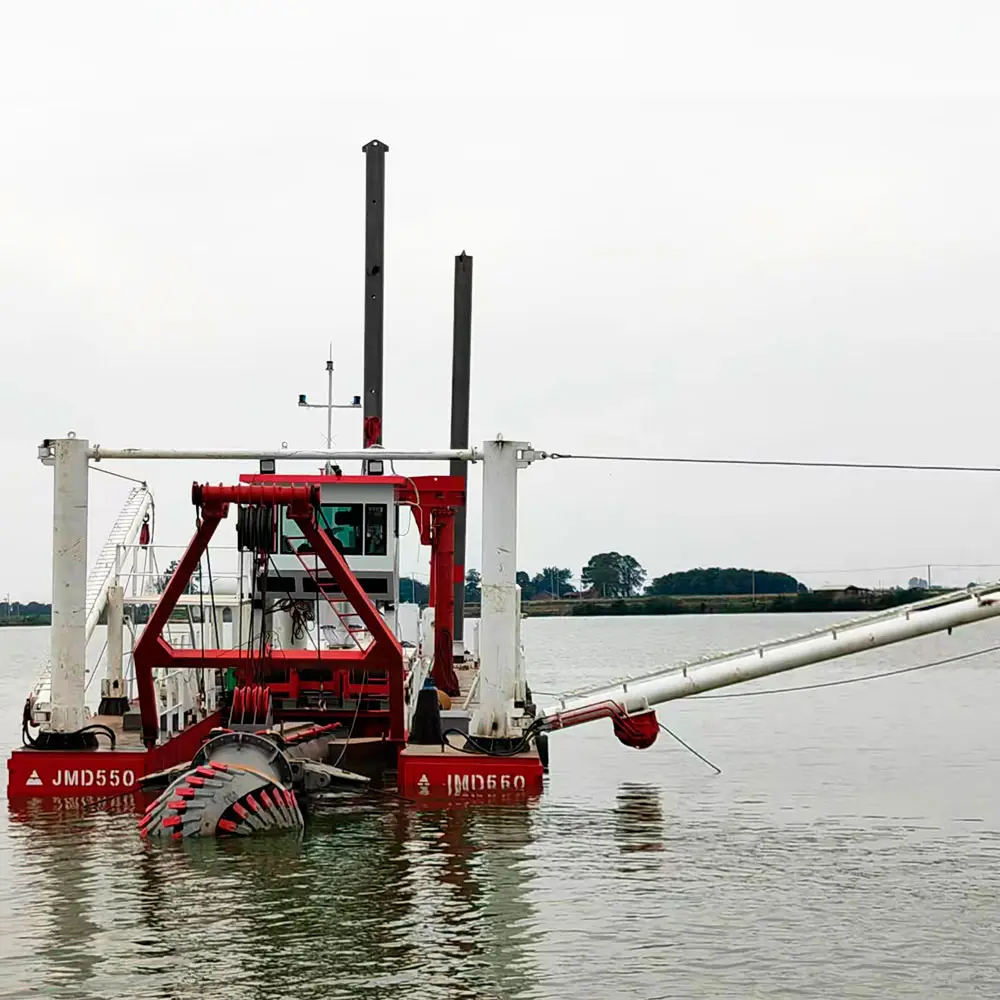

JMD550 folyami kotróvágó szívó kotrógép |
|||
Shijiazhuang szivattyú |
Dia. Nyomócső |
550 mm |
|
|
Fej |
65 m |
|
|
Max. Munkaképesség |
900m3/h |
|
|
Kisülési távolság |
3000 m |
|
Kotrás mélysége |
14 m |
||
Dízel motor |
1306 kW |
Cummins |
|
Hidraulikus segédmotor |
336 kW |
Cummins |
|
Vészhelyzeti generátor |
20 kW |
WEICHAI |
|
Teljhatalom |
1662 kW |
||
Olajfogyasztás |
250L/H |
||
Hajótest méretei |
GET*W*D |
42m×7,5m×2,0m |
|
Hidraulikus rendszer |
Hidraulikus pumpa |
VICKERS Amerika (közös vállalkozás) |
|
|
Hidraulikus motor |
Olaszország SAI technológia (közös vállalat) |
|
|
Szelepek |
REXROTH Németország (közös vállalkozás) |
|
|
Operációs rendszer |
SIEMENS PLC (Németországból importált) |
|
|
Létras csörlő |
Feszültség |
120 KN |
|
Lengőcsörlő |
Feszültség |
120 KN |
|
Vágófej |
Koronaszerű |
Φ1800mm |
|
|
Erő |
200 kW |
Ez a Weifang Jin Meng folyami kotróvágó szívó kotrógép vízszintes váltóeszközökkel, vágólétra-emelő eszközökkel, spud eszközökkel, fedélzeti daruval és így tovább. Felszerelhető rögzítőoszlopokkal és kocsiszerkezetekkel is. Általában kotrásra, sár vagy homok szállítására és kiürítésére szolgál. Bizonyos mennyiségű vákuumot képes előállítani a centrifugálszivattyúval.
Tervezés
A folyami kotróvágó szívó kotrógépünket vezető mérnök tervezte, aki évek óta hajóépítési és kotrási munkákra szakosodott, hogy garantálja a jól megtervezett és praktikus.
Cummins motor
A folyami kotróvágó szívó kotrógép világhírű nagy teljesítményű Cummins motorral van felszerelve, amely tartósságáról, alacsonyabb olajfogyasztásáról, szabványos tartozékairól és egyszerű karbantartásáról híres.
Hidraulikus rendszer
A folyami kotróvágó szívó kotrógép és a kerekes kanalas kotrógép legfontosabb részei. A hidraulikus rendszer követelményei nagyon magasak és szigorúak; ez az egész kotrógép fő artériája. A kotrógépek oldalirányú vonócsörlőit, emelőcsörlőjét és vágófejét hidraulikus motorok hajtják.
Az integrált hidraulikus rendszer magában foglalja a hidraulika olajtartályokat, a hidraulika szivattyút, a hidraulikus szelep elosztóját, a mágnesszelepet, a hidraulika csöveket, a hidraulikus alkatrészeket, az elektromos működtetőt és így tovább.
Levehető szerkezet
A folyami kotróvágó szívó kotrógép levehető, így szállításkor vagy egyik munkaterületről a másikra költöztetésekor könnyen szállítható.
Shijiazhuang szivattyú
Az áramlási járatú alkatrészek nagy kopásállóságú Cr27 ötvözetet használnak a szivattyú élettartamának meghosszabbítása érdekében, a szivattyú tengelytömítése a tömítőtömítést, amely könnyen karbantartható, és a súrlódásgátló csapágyak a japán NSK márkától származnak.
Vágófej
Egy vágófejhez 5 penge tartozik, egy pengén 8 fog van felszerelve. Anyaga magas krómtartalmú. a könnyű viselethez.
A vágófejet hidraulikus motor hajtja; a vágócsapágy kenőanyag-tömítő egységekkel rendelkezik.
Szakmunkások és ex-work tesztelés
Minden folyami kotróvágó szívó kotrógépet szakképzett munkások építenek, és szigorúan ellenőriznek a kiváló minőség és tartósság biztosítása érdekében. Minden kész kotrógépet tesztelési központunkban tesztelünk, hogy megbizonyosodjunk arról, hogy zökkenőmentesen működik az ügyfelekhez történő szállításkor.
Összeszerelés és személyzet képzése
Tapasztalt szerelőink megérkeznek az építkezésre, hogy irányítsák, megtanítsák és betanítsák munkatársait a kotrógép hibakeresésére és üzemeltetésére, amíg önállóan nem tudnak ügyesen dolgozni.
