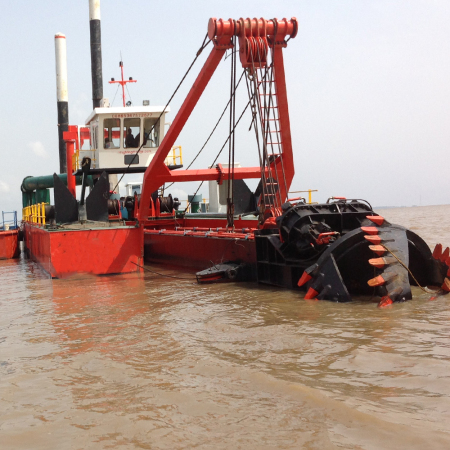

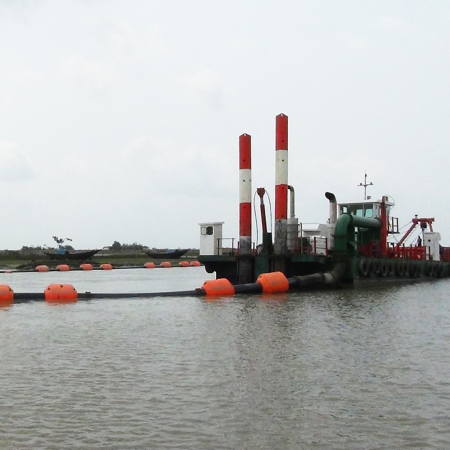

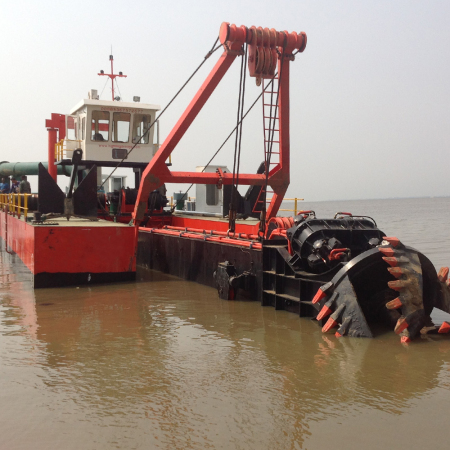

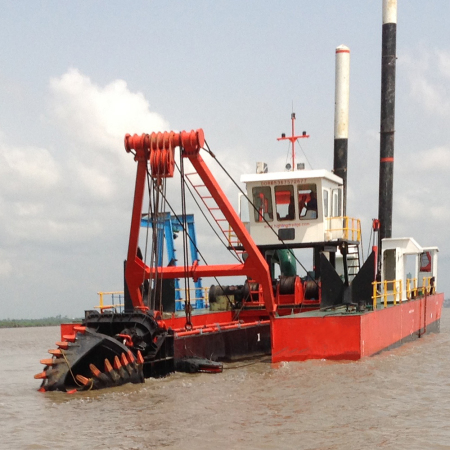

A vágófejjel ellátott folyami homokkotró önjáró vagy nem önjáró, hordozható vágófejes kotrógép. A hajótest bontható és dobozszerű felépítésű, szétszerelhető típusa könnyen munkahelyi összeszereléssel és ennek megfelelően közúton, vasúton és konténerben szállítható, kényelmes a beszerelésben és a munkahelyi áthelyezésben. Az energiaellátó rendszer elektromos rendszerre vagy dízelmotoros hajtásrendszerre tervezhető az ügyfelek igényei szerint. A vágófejes folyami homokkotró berendezései fújtatók: tolószerkezet, vágólétra-emelő berendezés, csapok és fedélzeti daru. A munkafolyamat a következő: a vágófej a homokot és az iszapot a víz alatt hígtrágya keverékké vágja, majd a kotrási szivattyún keresztül a csővezetékhez vágófejes folyami homokkotrón; a végén a hígtrágyát csővezetéken a szárazföldön a kívánt helyre engedik ki.
JMD650 5000M3 folyami homokkotró vágófejjel |
|||
Shijiazhuang kotrási szivattyú |
Dia. Nyomócső |
650 mm |
|
|
Fej |
65 m |
|
|
Max. Munkaképesség |
1100m3/h |
|
|
Kisülési távolság |
4000 m |
|
Kotrási mélység |
18 m |
||
|
1885 kW |
Mitsubishi |
|
Hidraulikus segédmotor |
522 kW |
Cummins |
|
Vészhelyzeti generátor |
30 kW |
WEICHAI |
|
Teljhatalom |
2437 kW |
||
Olajfogyasztás |
365L/H |
||
Hajótest méretei |
GET*W*D |
50m×8,8m×2,5m |
|
Hidraulikus rendszer |
Hidraulikus pumpa |
VICKERS Amerika (közös vállalkozás) |
|
|
Hidraulikus motor |
Olaszország SAI technológia (közös vállalat) |
|
|
Szelepek |
REXROTH Németország (közös vállalkozás) |
|
|
Operációs rendszer |
SIEMENS PLC (Németországból importált) |
|
|
Létras csörlő |
Feszültség |
200 KN |
|
Lengő csörlő |
Feszültség |
160 KN |
|
Vágófej |
Koronaszerű |
Φ2200mm |
|
|
Erő |
400 kW |
A vágófejes folyami homokkotró könnyen áthalad az alacsony hídon, az irányító és a pihenő helyiség szétszedhető. A kabinhelyiség és a fedélzet összekötő részei könnyen leszerelhető kötések,.Felépítés: három pontonból áll: egy főpontonból és két oldalpontonból. A pontonokat az összekötő elemek kötik össze, és nagy intenzitású csavarokkal és anyákkal erősítik meg.
Vágófejjel ellátott folyami homokkotró munkaterülete: tenger, kikötő, tó és folyó. Talajviszonyok: viszonylag kemény talaj, megkeményedett homok, iszap, tengeri homok, folyami homok, agyag, iszap stb.
Tervezés
Vágófejjel ellátott folyami homokkotrónkat vezető mérnök tervezte, aki évek óta a kotróépítési és kotrási munkákra szakosodott, hogy garantáltan jól megtervezett és praktikus legyen.
Cummins motor
A vágófejes folyami homokkotró világhírű nagy teljesítményű Cummins motorral van felszerelve, amely tartósságáról, alacsonyabb olajfogyasztásáról, szabványos tartozékairól és egyszerű karbantartásáról híres.
Hidraulikus rendszer
A folyami homokkotró legfontosabb részei vágófejjel és kerekes kanál kotrógéppel. A hidraulikus rendszer követelményei nagyon magasak és szigorúak; ez az egész kotrógép fő artériája. A kotrógépek oldalirányú vonócsörlőit, emelőcsörlőjét és vágófejét hidraulikus motorok hajtják. Az integrált hidraulikus rendszer hidraulika olajtartályokat, hidraulika szivattyút, hidraulika szelep elosztót, mágnesszelepet, hidraulika csöveket, hidraulikus alkatrészeket, elektromos működtetőt és így tovább tartalmaz.
Levehető szerkezet
A vágófejjel ellátott folyami homokkotró levehető, így könnyen szállítható, amikor egyik munkaterületről a másikra szállítják.
Shijiazhuang szivattyú
Az áramlási járatú alkatrészek nagy kopásállóságú Cr27 ötvözetet használnak a szivattyú élettartamának meghosszabbítása érdekében, a szivattyú tengelytömítése egyszerű karbantartható tömítést használ, és a súrlódásgátló csapágyak a japán NSK márkától származnak.
Vágófej
Egy vágófejhez 5 penge tartozik, egy pengén 8 fog van felszerelve. Magas krómtartalmú anyag van. a könnyű viselethez.
A vágófejet hidraulikus motor hajtja; a vágócsapágy kenőanyag-tömítő egységekkel rendelkezik.
A vágófejes folyami homokkotróját gyárilag tesztelték?
Válasz:
Igen, annak kell lennie. Minden vágófejjel ellátott folyami homokkotrót alaposan le kell tesztelni a gyárilag, hogy garantálni lehessen a folyami kotrógép teljesítményét az ügyfelek munkaterületén, és időt és költséget takaríthasson meg az ügyfelek számára. A tesztelés előtt meghívó leveleket küldünk az ügyfeleknek, hogy jöjjenek el és végezzék el a teljesítmény-ellenőrzést saját maguk, az ügyfél engedélye után a folyamvágó kotrógépet a kikötőbe szállítjuk rakodásra.
Hogyan szállítható a vágófejes folyami homokkotró?
Válasz:
A vágófejes folyami homokkotró kétféleképpen szállítható, ha a homokkotró mérete kisebb, mint JMD350, konténeres szállítása egyszerű; ha a folyami homokvágófejes kotró mérete nagyobb, mint a JMD350, akkor ömlesztett szállítják. A vágófejes szerkezetű folyami homokkotró leszerelhető és összeszerelhető, így teherautókkal közúton is könnyen szállítható.
Milyen szolgáltatást nyújtanak az értékesítés után?
Válasz:
Miután a vágófejjel ellátott folyami homokkotró megérkezik az ügyfelek munkaterületére, két tapasztalt mérnököt küldünk a vágófejes folyami homokkotróhoz, valamint a natív munkások képzéséhez. Kiegészítő berendezések, például kotrógépek és daruk segítségével a vágókotró összeszerelése 10 napon belül befejezhető, a képzés pedig egy hét alatt megtörténhet.
