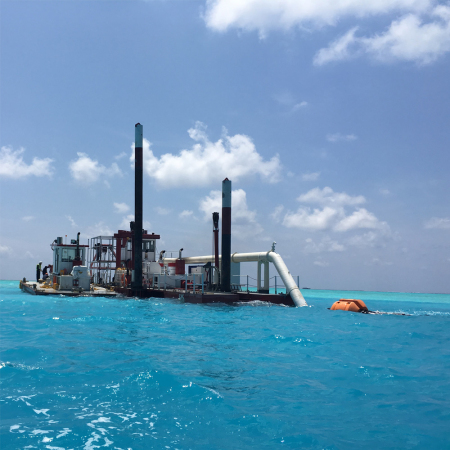

Az általunk gyártott homokkotró kotrógép önjáró vagy nem önjáró, hordozható homokkotró vágó kotrógép. A hajótest bontható és dobozszerű felépítésű, szétszerelhető típusa könnyen munkahelyi összeszereléssel és ennek megfelelően közúton, vasúton és konténerben szállítható, kényelmes a beszerelésben és a munkahelyi áthelyezésben. Az energiaellátó rendszer elektromos rendszerre vagy dízelmotoros hajtásrendszerre tervezhető az ügyfelek igényei szerint.
A homokkotró vágó kotrógép felszerelései fújtató jellegűek: tolószerkezet, vágólétra-emelő berendezés, csapok és fedélzeti daru. A munkafolyamat a következő: a vágófej a homokot és az iszapot a víz alatt hígtrágya keverékké vágja, majd a kotrási szivattyún keresztül a csővezetékig homokkotró vágó kotrógépen; a végén a hígtrágyát csővezetéken a szárazföldön a kívánt helyre engedik ki.
JMD550 Homokkotró vágó kotrógép |
|||
Shijiazhuang szivattyú |
Dia. Nyomócső |
550 mm |
|
|
Fej |
65 m |
|
|
Max. Munkaképesség |
900m3/h |
|
|
Kisülési távolság |
3000 m |
|
Kotrási mélység |
14 m |
||
Dízel motor |
1306 kW |
Cummins |
|
Hidraulikus segédmotor |
336 kW |
Cummins |
|
Vészhelyzeti generátor |
20 kW |
WEICHAI |
|
Teljhatalom |
1662 kW |
||
Olajfogyasztás |
250L/H |
||
Hajótest méretei |
GET*W*D |
42m×7,5m×2,0m |
|
Hidraulikus rendszer |
Hidraulikus pumpa |
VICKERS Amerika (közös vállalkozás) |
|
|
Hidraulikus motor |
Olaszország SAI technológia (közös vállalat) |
|
|
Szelepek |
REXROTH Németország (közös vállalkozás) |
|
|
Operációs rendszer |
SIEMENS PLC (Németországból importált) |
|
|
Létras csörlő |
Feszültség |
120 KN |
|
Lengő csörlő |
Feszültség |
120 KN |
|
Vágófej |
Koronaszerű |
Φ1800mm |
|
|
Erő |
200 kW |

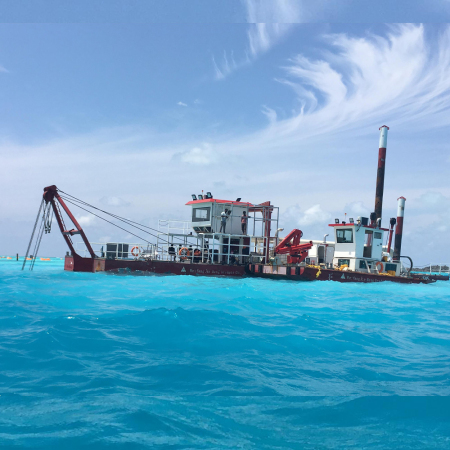

Ez a Weifang Jin Meng homokkotró vágó kotrógép vízszintes váltóeszközökkel, vágólétra-emelő eszközökkel, spud eszközökkel, fedélzeti daruval és így tovább. Felszerelhető rögzítőoszlopokkal és kocsiszerkezetekkel is. Általában kotrásra, sár vagy homok szállítására és kiürítésére szolgál. Bizonyos mennyiségű vákuumot képes előállítani a centrifugálszivattyúval.
Tervezés
Homokkotró vágó kotrógépünket vezető mérnök tervezte, aki évek óta hajóépítési és kotrási munkákra szakosodott, hogy garantálja a jól megtervezett és praktikus.
Cummins motor
A homokkotró vágó kotrógép világhírű nagy teljesítményű Cummins motorral van felszerelve, amely tartósságáról, alacsonyabb olajfogyasztásáról, szabványos tartozékairól és egyszerű karbantartásáról híres.
Hidraulikus rendszer
A homokkotró vágó kotrógép és a kerekes kanalas kotrógép legfontosabb részei. A hidraulikus rendszer követelményei nagyon magasak és szigorúak; ez az egész kotrógép fő artériája. A kotrógépek oldalirányú vonócsörlőit, emelőcsörlőjét és vágófejét hidraulikus motorok hajtják.
Az integrált hidraulikus rendszer magában foglalja a hidraulika olajtartályokat, a hidraulika szivattyút, a hidraulikus szelep elosztóját, a mágnesszelepet, a hidraulika csöveket, a hidraulikus alkatrészeket, az elektromos működtetőt és így tovább.
Levehető szerkezet
A homokkotró vágó kotrógép levehető, így szállításkor vagy egyik munkaterületről a másikra szállításkor könnyen szállítható.
Shijiazhuang szivattyú
Az áramlási csatornában lévő alkatrészek nagy kopásállóságú Cr27 ötvözetet használnak a szivattyú élettartamának meghosszabbítása érdekében, a szivattyú tengelytömítése egyszerű karbantartható tömítést használ, és a súrlódásgátló csapágyak a japán NSK márkától származnak.
Vágófej
Egy vágófejhez 5 penge tartozik, egy pengén 8 fog van felszerelve. Magas krómtartalmú anyag van. a könnyű viselethez.
A vágófejet hidraulikus motor hajtja; a vágócsapágy kenőanyag-tömítő egységekkel rendelkezik.
Szakképzett munkások és munkahelyi vizsgálat
Minden homokkotró vágó kotrógépet szakképzett munkások építenek, és szigorúan ellenőriznek a kiváló minőség és tartósság biztosítása érdekében. Minden kész kotrógépet tesztelési központunkban tesztelünk, hogy megbizonyosodjunk arról, hogy zökkenőmentesen működik az ügyfelekhez történő szállításkor.
Összeszerelés és személyzet képzése
Tapasztalt szerelőink megérkeznek az építkezésre, hogy irányítsák, megtanítsák és betanítsák munkatársait a kotrógép hibakeresésére és üzemeltetésére, amíg önállóan nem tudnak ügyesen dolgozni.
